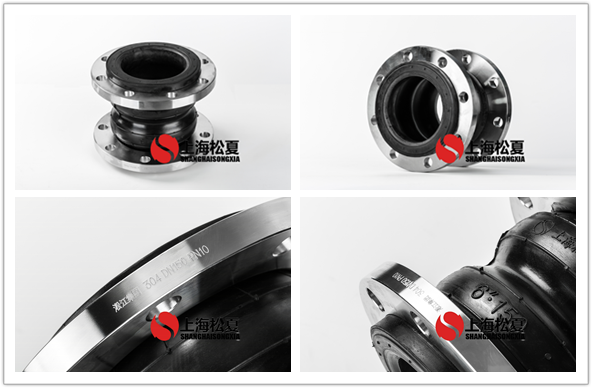

DN150双球橡胶软接头,304不锈钢法兰耐酸碱软接头
口径：DN150mm
英寸：6”
总长：220mm
轴向伸长：35mm
轴向压缩：50mm
横向位移：35mm
偏转角度：30°
工作压力：1.6Mpa
螺栓孔中心距：240mm
螺栓孔数：8个
螺栓孔径：23mm
橡胶材质：天然橡胶(也可以选择三元乙丙橡胶、丁腈橡胶)
法兰材质：不锈钢304法兰(也可以选择PVC法兰、碳钢法兰)
品*：松夏
厂家：上海松夏减震器有限公司
| 公称通径DN |
长度 L |
轴向位移 mm |
横向位移 mm |
偏转角度 | ||
| mm | Inch | 伸长 | 压缩 | |||
| 50 | 2 | 165 | 30 | 50 | 45 | 40° |
| 65 | 2 1/2 | 175 | 30 | 50 | 45 | 40° |
| 80 | 3 | 175 | 30 | 50 | 45 | 40° |
| 100 | 4 | 225 | 35 | 50 | 40 | 35° |
| 125 | 5 | 225 | 35 | 50 | 40 | 35° |
| 150 | 6 | 225 | 35 | 50 | 40 | 35° |
| 200 | 8 | 325 | 35 | 60 | 35 | 30° |
| 250 | 10 | 330 | 35 | 60 | 35 | 30° |
| 300 | 12 | 330 | 35 | 60 | 35 | 30° |
| 350 | 14 | 330 | 30 | 50 | 30 | 30° |
| 400 | 16 | 330 | 30 | 50 | 30 | 30° |
| 500 | 20 | 340 | 30 | 50 | 30 |
30° |
